很多人对电棍这个设备挺好奇的，尤其是它的内部结构和工作原理。电棍本质上是一个便携式高压发生器，能把几伏的直流电升压到几万伏，在特定场景下作为防身工具使用。它的核心就藏在电路图里，搞懂了这张图，基本就理解了它怎么工作的。

电路图里到底画了什么关键元件

翻开电棍的原理电路图，最显眼的部分是振荡升压模块。这部分主要由一个三极管或者场效应管配合变压器初级线圈构成自激振荡电路，它负责把电池的直流电变成脉冲交流电。你可以把这个过程想象成用手指不停按压充气筒，每次按压就是一次脉冲，让能量逐渐积累起来。

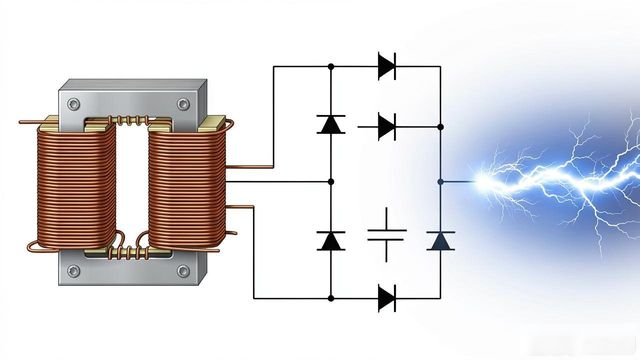

变压器次级线圈匝数非常多，比初级多几十倍甚至上百倍，这样就能把低压脉冲感应升压到几千伏。升压后的交流电还需要经过倍压整流电路，这是一个由高压二极管和电容组成的倍压网络，一般是2到5级，每级能把电压再翻一倍。最终在输出端就能得到上万伏的直流高压，这个电压足够在空气里拉出电弧。

控制部分通常是一个轻触开关，通过控制振荡电路的供电来启停。部分设计还会在输出端并联一个泄放电阻，用来在断电后快速释放电容里存的高压电荷，防止误触。

自己动手做电棍电路要注意什么

如果你打算对照原理图自己焊一个，有几个地方得特别小心。首先高压部分焊接完必须做绝缘处理，几万伏的电压很容易击穿普通塑料，常用环氧树脂灌封或者用热缩管多层包裹，否则握持时手碰到金属部分会非常危险。

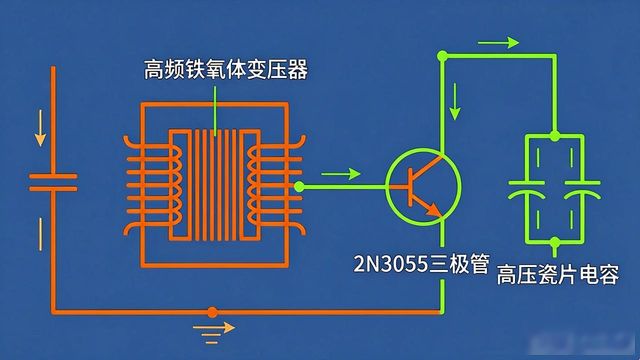

选元件也有讲究。变压器磁芯要用高频铁氧体，普通硅钢片在高频下损耗太大效率很低。三极管要选耐压高、电流余量大的型号，比如常见的有2N3055或者13005，否则容易烧管。倍压电容要选耐压足够的高压瓷片电容，普通电解电容会被击穿冒烟。

调试的时候先在低压侧串一个限流电阻或者灯泡，防止短路烧管。用万用表测高压部分时一定要用专用的高压探头，普通表笔耐压不够会打火。输出电弧距离控制在1到2厘米比较合理，太长了电流会很大，容易损坏元件。

了解电棍原理电路图，不只是为了满足好奇心，更重要的是知道这东西该怎么安全使用，哪些地方容易出故障，坏了怎么修。高压电路不是闹着玩的，懂了原理才能避免把自己搭进去。
