电击器这东西，网上搜原理图的人不少，但真正能看懂的人不多。我接触电子电路这行十几年了，拆过不少电击器，也自己搭过电路，今天就把它的工作原理用大白话讲清楚。电击器的核心说白了就三块：升压电路、储能电容、放电开关，搞懂这三样，原理图基本就能看明白了。

电击器升压电路怎么工作

电击器最关键的部件就是升压电路，它的作用是把电池那点低电压变成上万伏的高压。市面上绝大多数电击器用的都是振荡升压方案，原理图里一般能看到一个变压器、一个三极管或者场效应管，再加上几个电阻电容。

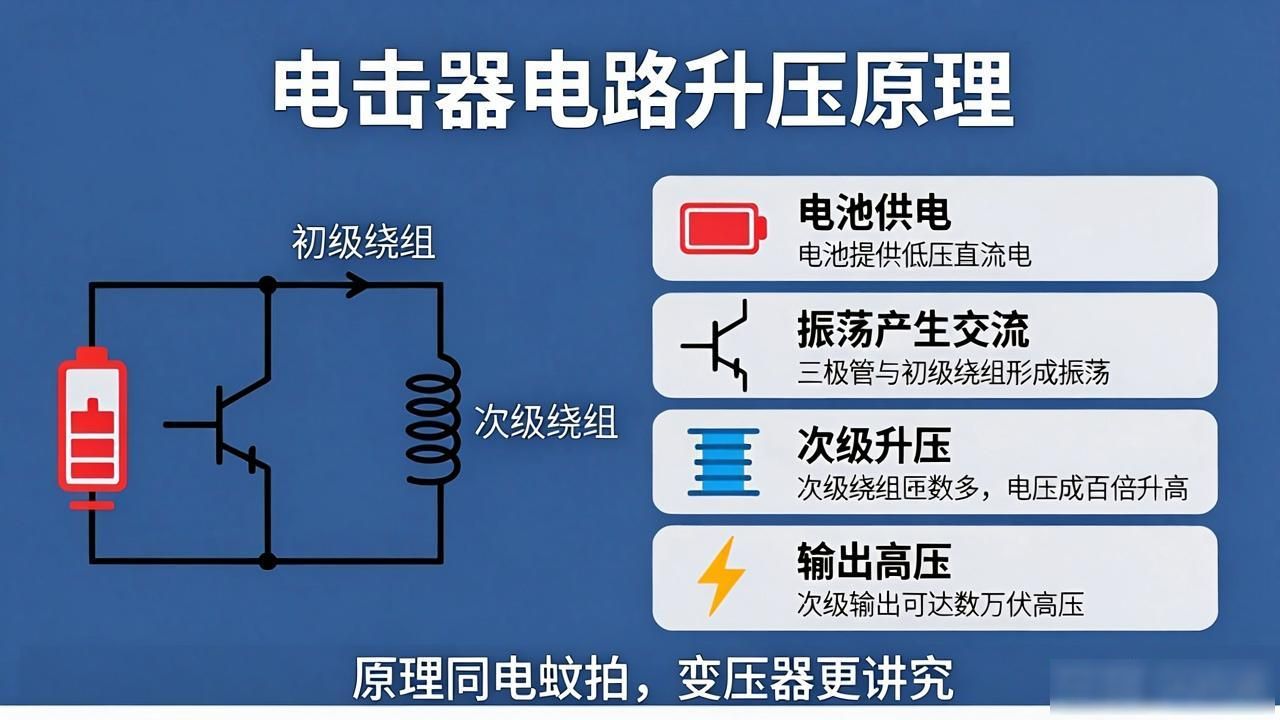

具体工作过程是这样的：电池供电后，三极管和变压器初级绕组形成振荡，产生高频交流信号，变压器次级绕组匝数多，把电压成百倍地升上去。这个原理和电蚊拍一模一样，只是电击器的变压器做得更讲究，次级输出能到几万伏。原理图上那个变压器通常画得比较大，次级绕组标着很多圈，这就是升压的关键。

升压之后的高压电还不能直接用，因为电压虽高但电流太小，打在人身上没啥感觉。所以原理图上你会看到高压输出端并联着一个高压电容，它负责把升压电路产生的电荷一点点存起来，等电容充到足够高的电压，再一次性释放出去。这一下释放出来的电流就大了，能让人瞬间肌肉痉挛。

电击器放电开关怎么控制

原理图上除了升压和储能，还有一个很重要的部分就是放电控制。电击器前端那两个金属触点，其实就是放电电极，而控制放电的开关在电路里通常是个触发管或者可控硅。

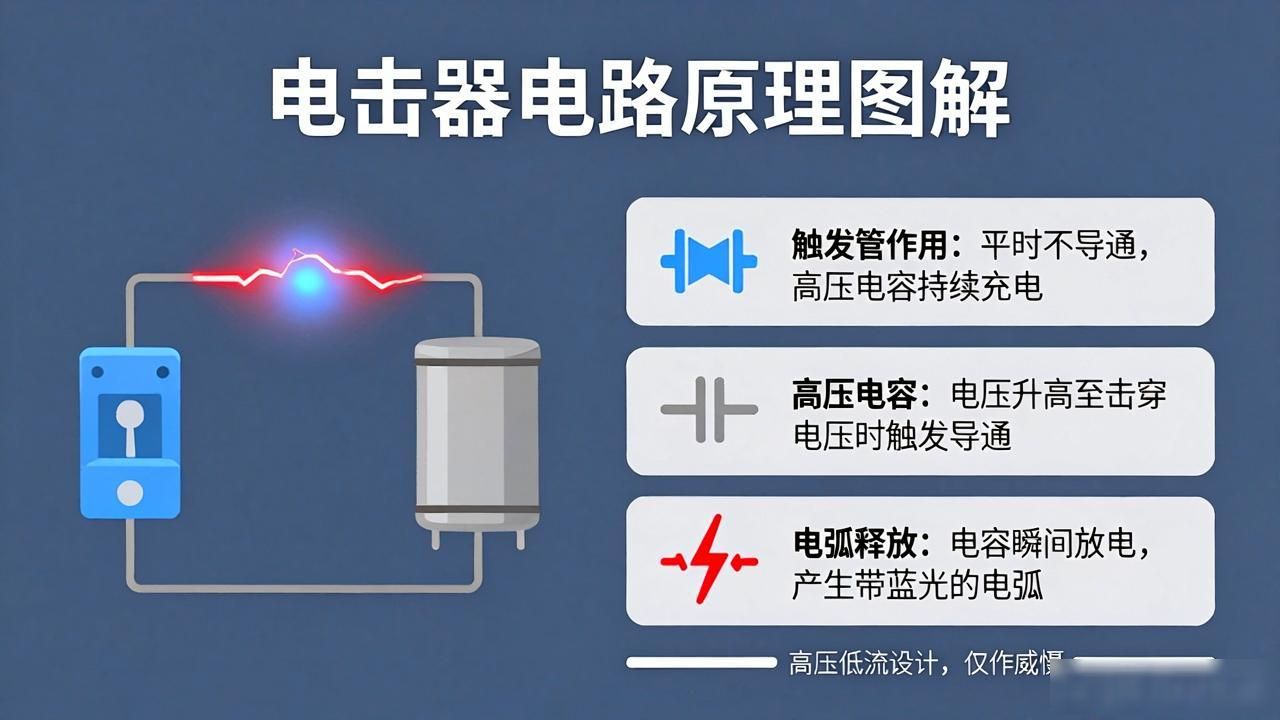

触发管的作用像个阀门，平时它不导通，高压电容一直充电，电压越来越高。等电压达到触发管的击穿电压时，触发管突然导通，电容里的电瞬间通过电极放出去，在空气中拉出一道电弧。这个电弧就是电击器最直观的威慑效果，啪啪响还带蓝光。

放电频率由电路参数决定，原理图上那个触发管的型号和电容容量直接决定了放电间隔。电容容量大，存电多，放电间隔长，但单次放电能量大；容量小则反之。实际产品里还会加一个保护电阻，防止放电瞬间电流过大把电路烧掉。

电击器的原理图并不复杂，核心就是升压、储能、放电三个环节。看原理图的时候，先找电池正负极，再顺着升压变压器的初级和次级走一遍，找到高压电容和触发管，整个电路脉络就清晰了。搞懂这些，你自己都能照着原理图搭一个简易的出来，但提醒一句，这东西有安全风险，玩玩可以，别对着人和动物。
