很多人对高压电棍的印象还停留在影视剧里那种“噼里啪啦”放电的夸张画面。实际上，它的工作原理并不复杂，核心在于把普通的电池低压电，瞬间转换成足以让人肌肉痉挛的高压电。这种装置通常由电池、振荡电路、升压变压器和高压电容组成，虽然结构简单，但背后的电路设计却很有讲究。

高压电棍的工作原理是什么

高压电棍的核心在于“升压”。我们日常使用的干电池或充电电池，电压通常只有3伏到9伏，这点电压根本不足以产生有效的电击效果。电棍内部有一个振荡电路，它的作用是把直流电转换成高频交流电。这个过程就像是一个快速的开关，让电流不断地通断，从而产生变化的磁场。

接下来是升压变压器。高频交流电通过变压器的初级线圈，会在次级线圈中感应出高压。变压器的匝数比决定了电压升高的倍数。一般电棍的升压比很高，能把几伏的电压升到几千甚至上万伏。不过，电压虽高，电流却非常小，这就是为什么它主要起到威慑和暂时 incapacitate 的作用，而不会造成致命伤害。

高压电容在这里扮演了储能的角色。振荡电路产生的高压电会先储存在电容里，当按下触发开关时，电容瞬间放电，通过电极释放出来。这种瞬间的高压脉冲能够干扰目标的神经系统，导致肌肉强直性收缩，让人暂时失去行动能力。整个过程在毫秒级时间内完成，效率极高。

高压电棍的线路图怎么画

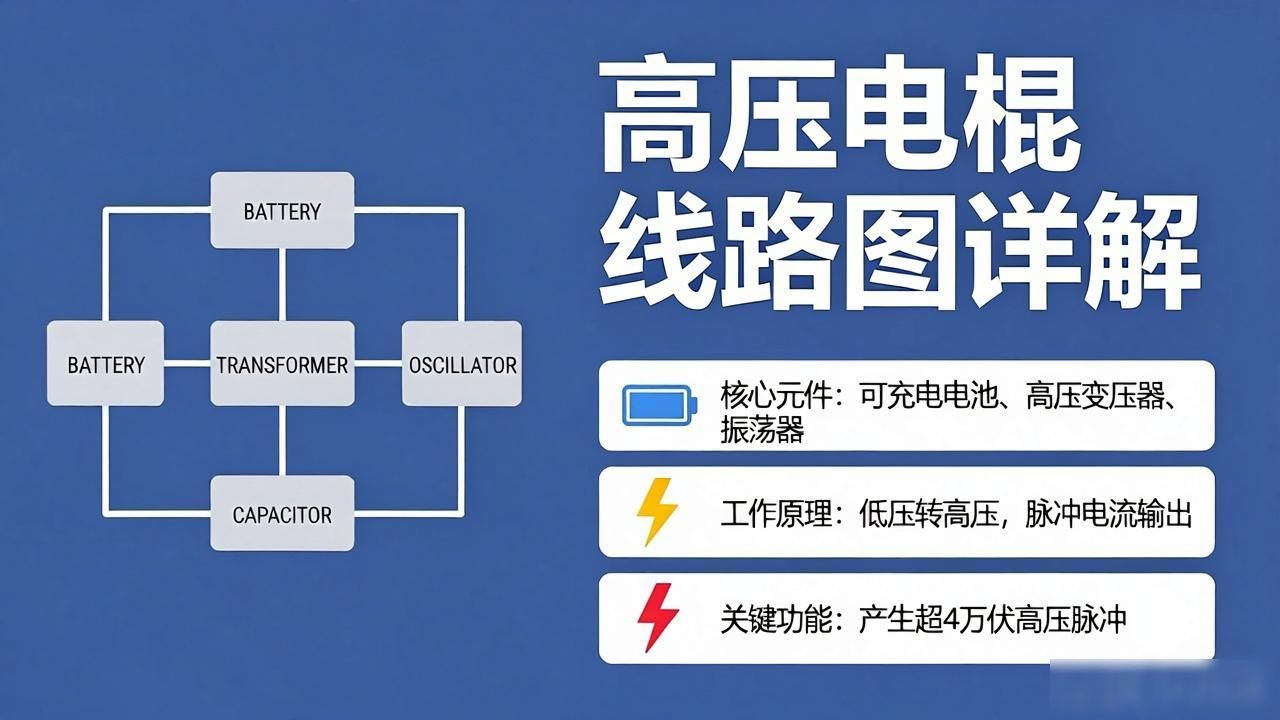

理解线路图有助于我们看清电流的流向。一个简单的电棍电路主要包括电源部分、振荡升压部分和放电部分。电源部分就是电池，通常连接到一个直流-直流转换器或者直接接入振荡电路。

振荡电路一般由晶体管、电阻和电感组成。晶体管作为开关，在电阻和电感的配合下快速导通和截止，产生高频脉冲。这个高频脉冲被送入升压变压器的初级线圈。变压器的次级线圈匝数远多于初级线圈，因此输出端会产生高压。

高压输出端连接着一个高压电容，电容的另一端接地或连接回电路的负极。电极部分通常有两个或四个触点，当触发开关接通时，电容通过电极放电。空气被击穿，形成电弧，这就是我们看到的蓝色火花。线路图中，关键节点包括电池正极、振荡管基极、变压器初级、变压器次级和高压输出端，清晰标注这些部分就能画出基本线路。

高压电棍线路图详解有哪些关键元件

在电路图中，有几个关键元件不可或缺。首先是振荡管，通常使用功率晶体管，它能承受高频开关产生的热量和电压冲击。其次是升压变压器，它的铁芯材料和绕组方式直接影响输出电压的稳定性和效率。

高压电容通常使用陶瓷电容或薄膜电容，耐压值要在几千伏以上。触发开关一般采用轻触开关或滑盖开关，要求接触良好且耐用。电极部分多用不锈钢或铜合金，表面经过抛光处理以减少电弧损耗。

保护电路也是现代电棍设计中的一部分。有些电路加入了过流保护，防止短路时损坏元件。还有防误触设计，避免在携带过程中意外放电。这些细节虽然不在基础线路图中体现，但对于产品的安全性和可靠性至关重要。了解这些元件的作用，能帮助我们更好地理解电棍的工作原理和电路设计思路。
